SPDIF Ausgang für die Audigy 2 ZS

December 29th, 2007 Leave a comment Go to comments
SPDIF_IO Ausgang auf Audigy 2 ZS

SPDIF_IO Ausgang

Da ich mir nach langer Zeit nun auch einen richtigen Dolby Digital Verstärker bestellt habe, um meine Creative Inspire Boxen upzugraden, will ich natürlich auch den PC an den Verstärker anschließen. Da ein optisches SPDIF-Kabel Brummschleifen vermeidet, sollte dies der Weg meiner Wahl sein, doch er scheint nicht ganz so einfach zu gehen.

Die Audigy 2 ZS (meine Soundkarte) bietet nämlich nur in der Platinum Edition optische SPDIF Ein-/Ausgänge. Nach etwas googlen im Internet bin ich auf die Homepage von Ralf Einhorn “SPDIF-I/O für Creative SB Live und Audigy” gestoßen. Er beschreibt dort zwar hervorragend, wie das Problem zu lösen ist, leider aber nur mit Creatives SoundBlaster Live! oder der Audigy in der ersten Version. In der FAQ ist zu lesen, das es mit Version 2 leider nicht funktioniert.

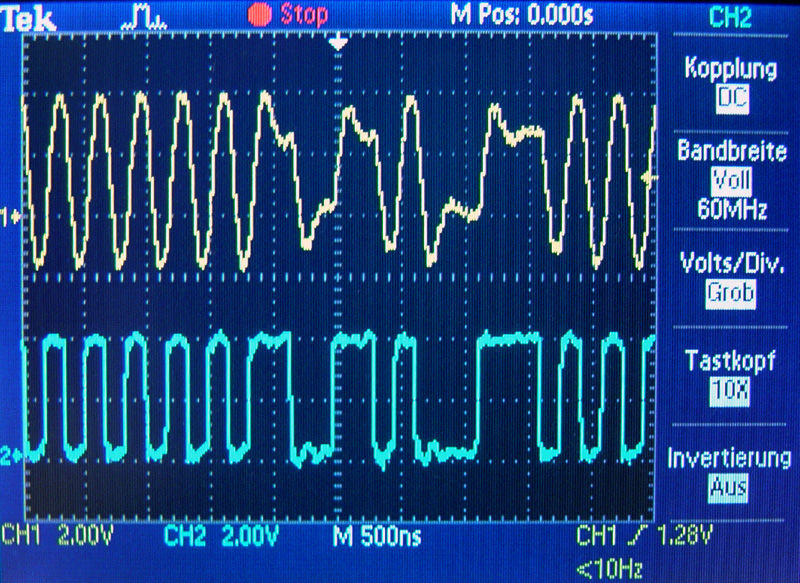

SPDIF Ausgänge an Audigy 2 ZS mit Oszi gemessen

SPDIF Ausgänge mit Oszi gemessen

Da aber auch meine Audigy 2 ZS einige Anschlussmöglichkeiten bietet und die Platinum Edition diese Anschlüsse ja vorweist, war ich damit nicht zufrieden. Ich machte mich also selbst auf die Suche. Mein Erkenntnisse gibt es hier online. Natürlich übernehme ich keinerlei Haftung.

Den SPDIF_IO Anschluss auf meiner Audigy 2 ZS fand ich besonders vielversprechend. Also packte ich das Oszilloskop aus und begann zu messen. Dabei kam ich zu folgendem Ergebnis:

Pin 1 liegt dauernd auf Vcc
Pin 3,4,6,7,8 liegen auf Masse.
Pin 5 ist unbekannt.
Pin 9 ist der SPDIF-out.

Steckerbelegung

Steckerbelegung

Dass es sich bei Pin 9 um den SPDIF-out handeln muss, war mit Hilfe des Oszilloskopes leicht herauszufinden. Ich klemmte Kanal 1 (gelb) an den externen SPDIF-out (Klinkenstecker) und verglich es mit Pin 9 auf dem zweiten Kanal (blau).

Da nur noch Pin 5 als möglicher Anschluss für den SPDIF-in übrig bleibt, schließe ich mal daraus, dass es dieser ist und komme damit zu der Belegung die rechts im Bild zu sehen ist.

Leider funktionierte bei mir Ralf Einhorns Schaltung nicht auf Anhieb. Als ich sie aber etwas vereinfacht habe, funktionierte der Ausgang bei mir einwandfrei. Den Eingang habe ich nicht getestet.

spdif-schaltung

Slotblende innen

Slotblende innen

Als ich mich ans Platinen basteln machen wollte, fiel mir ein, dass ich von meinem ASUS-Board noch einen SPDIF-Adapter hatte. Nach genauerer Untersuchung stellt sich heraus, dass dieser auch nur aus einem Widerstand und dem Senderbaustein bestand. Also hab ich ihn mal kurzer Hand angeschlossen (Vcc, Masse und SPDIF-out verbunden). Und siehe da: Es klappte einwandfrei.

Nun kann ich mit meiner Audigy 2 ZS auch einen digital optischen Ausgang nutzen.

Slotblende außen

Slotblende außen

Da es einige Nachfragen bezüglich des ASUS SPDIF Boards gab:

Die Belegung ist recht einfach:

spdif-asusbelegung

Mit einem selbstgebastelten Kabeladapter (einfach die “Farben” verbinden) sieht das dann so aus:

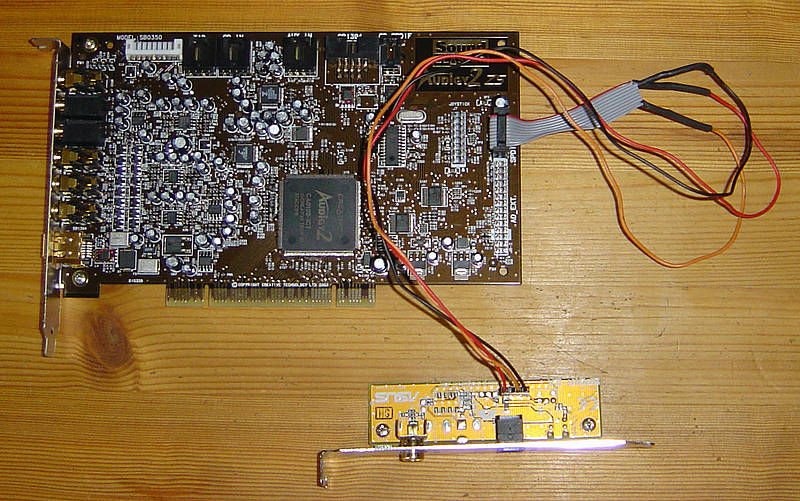

Fertiges Ergebnis

Fertiges Ergebnis

Hinweis

Die Audigy 2 ZS Karte kann selbst nur ein Stereosignal auf dem SPDIF Port ausgeben. Dieses kann entweder in 48kHz oder 96kHz erfolgen, aber nicht alle Receiver können mit 96kHz umgehen.

Wenn man Mehrkanalton über den SPDIF Port übertragen will, muss dieser schon komprimiert an die Soundkarte geschickt werden. Jede DVD-Abspielsoftware macht das z.B. wenn man dort als Ausgangsformat SPDIF einstellt. Dann gibt die Audigy die Daten einfach nur durch und es hängt vom Receiver ab, was er damit anfangen kann. Hier gilt Vorsicht, wenn DTS Ton ausgewählt wird, da viele Receiver diesen auch nicht interpretieren können.

Will man z.B. den Mehrkanalton in Spielen (EAX) auf dem Receiver hören, muss man diesen zusätzlich analog (über 3 Kabel (vorne, hinten, center/subwoofer)) verbinden, da die Audigy nicht in der Lage ist, die Kanäle ins Dolby Digital Format umzuwandeln.

Gleiches gilt für die DVD-Audio. Hier kann die Soundkarte den Ton decodieren und über die analogen Ports ausgeben. Auf dem SPDIF Port erfolgt hier ebenfalls nur eine Ausgabe in Stereo.

Seit kurzem bietet Creative einen Analog-to-DTS Converter DTS-610 mit dem sich dann auch der Analogton digital an den Receiver anschließen läßt.

Related Posts:
    None Found

Categories: Electronics, Hardware Tags: ,
  1. June 16th, 2009 at 17:17 | #1

    Top Anleitung! Danke :-)

  2. Andreas
    June 25th, 2009 at 18:23 | #2

    Hallo Tobias,

    gut gemachte Anleitung!

    Aber kannst Du mir vielleicht sagen, wenn ich nur den SPDIF-Out, also Pin9 brauche, welcher zweiter Pin mit angestöpselt werden muß, um diese zwei dann an eine Grafikkarte anschließen zu können?

    Dies ist leider notwendig, damit die Graka über ein HDMI-Kabel zum TV auch den Ton mit überträgt.

    Über eine Antwort würde ich mich sehr freuen.

    Danke und Gruß
    Andreas

  3. June 25th, 2009 at 19:11 | #3

    Du brauchst immer noch die Masse. Welcher der Masse Pins ist schnuppe.

  4. Dustin
    June 25th, 2009 at 21:01 | #4

    Moin!

    Zwar schon was älter hier, aber eine Frage hätte ich noch…

    Kann ich das ganze auch als eingang umfunktionieren?
    Hat das schon mal jemand getestet?

  5. Dustin
    June 25th, 2009 at 21:16 | #5

    Achja, als Adapter hab ich mir das hier rausgesucht. Der hat auch einen expliziten IN
    http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=280361617389

  6. June 25th, 2009 at 21:38 | #6

    Theoretisch sollte das schon gehen, aber ich kenne nicht die Beschaltung des Teils. Das musst du selber rausfinden.

  7. Andreas
    August 20th, 2009 at 12:48 | #7

    @twam
    Hallo Tobias,

    habe nach deiner Anleitung den SPDIF der Soundkarte mit der Grafikkarte verbunden.

    Erst wollte es mit dem Ton noch nicht klappen. Habe dann auch andere Treiber für Grafikkarte, WMA und HDMI (Realtek) installiert. Nichts, gab es dann auch auf.

    Heute jedoch musste das HDMI Kabel noch einmal an PC und TV angeschlossen werden und der Clone-Modus für die Bildschirmausgabe. Es funktioniert, nun ist auch zum dem Bild ein Ton dabei. Leider kann ich jedoch nicht mehr nachvollziehen, mit welchem Schritt die Lösung kam.

    Auf jeden Fall waren deine Angaben mit dem SPDIF zu 1ßß% korrekt.

    Danke dafür und viele Grüße aus Nürnberg
    Andreas

  8. August 20th, 2009 at 13:24 | #8

    @Andreas
    Freut mich das es jetzt doch geklappt hat! Vielen Dank für das Feedback

  9. r4d0n
    September 2nd, 2009 at 11:31 | #9

    Hallo!

    Habe die Schaltung noch nicht aufgebaut da die Bestellung der Teile noch nicht angekommen ist, habe aber beim eigenen ausmessen des SPDIF I/O Anschlusses festgestellt dass bei mir auf Vcc keine Spannung anliegt. Ist das normal? Liegt vll nur eine Spannung an wenn der SPDIF Ausgang verwendet wird?

    MFG r4d0n

    PS: Vielen Dank für die tolle Anleitung!! Echt Super!

  10. September 2nd, 2009 at 20:53 | #10

    @r4d0n
    Ich habe die Karte nicht mehr und kann leider nicht nachmessen, aber ich es kann gut sein das es nur eine Spannung gibt wenn der Ausgang auch aktiviert ist. Du kannst ihn ja aber auch ohne Adapter testweise aktivieren und etwas darüber hinausschicken. :)

  11. r4d0n
    September 9th, 2009 at 15:22 | #11

    @twam

    Hallo

    Ich habe jetzt die fertig und sie funktioniert auch sofern ich mir die 5V Vcc vom netzteil diekt hole…Von der Karte selbst bzw. von den genannten Pin bekomme ich keine Spannung! Habe mich ein bisschen in anderen Foren umgeschaut und bin dabei auf diese Pinbelegung gestoßen! http://kb.kxproject.lugosoft.com/AD_EXT.jpg unten wird darauf hingewiesen pin 25 und 35 zu verbinden um das frontpanel vorzutäuschen. ist das notwendig damit man eine Versorgungsspannung rausbekommt? bzw hast du diese Pins verbunden?

    MFG

  12. September 9th, 2009 at 16:18 | #12

    @r4d0n
    Ich habe nur die Pins angeschlossen, die ich oben in meinem Artikel erklärt habe. Sonst hab ich nichts an der Karte verändert. Die 5V aus dem Netzteil zu holen, schadet allerdings auch nicht. :)

  13. r4d0n
    September 10th, 2009 at 12:00 | #13

    @twam

    Aus irgendeinem unerfindlichen Grund habe ich keine Versorgungsspannung auf den Pins. Habe mir also den Vcc vom Gameport geholt und siehe da… alles funktioniert perfekt!! Vielen dank für die Hilfe!!

    MFG

  14. TB2
    December 19th, 2009 at 02:23 | #14

    Für all die, die noch auf der Suche nach einer Lösung sind (so wie ich es hier und anderswo war):
    Ich hab etwas ähnliches mit einem anderen spdif panel und einer Audigy 1 gemacht:
    http://www.hifi-forum.de/index.php?action=browseT&forum_id=83&thread=3098&postID=5#5
